永磁简式磁选机介绍
发布时间:2020-6-12

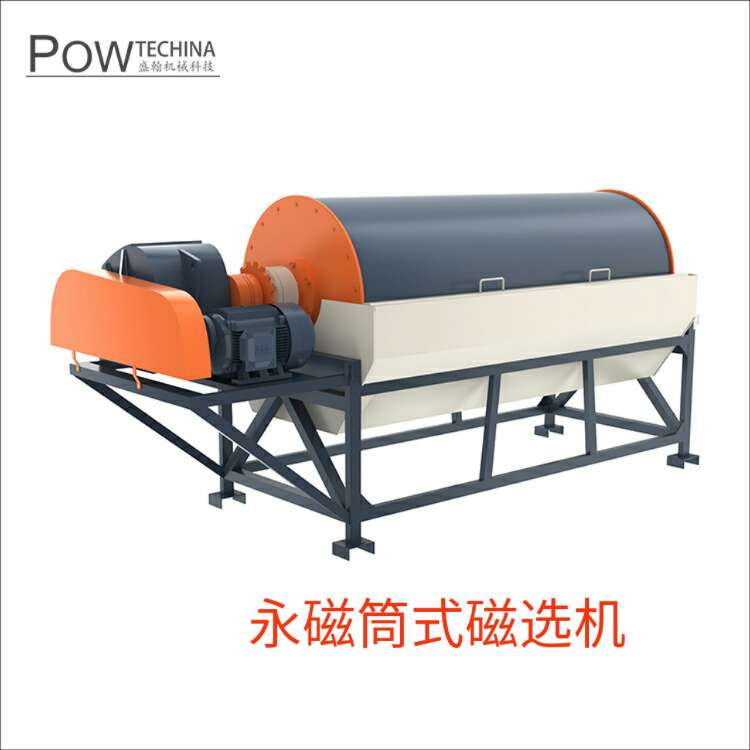

永磁简式磁选机
磁性系统由铁氧体和永磁体组成;气缸表面的平均磁感应强度为100〜600mT。

同一缸可配备三种类型的罐,以适应不同的修整过程。

占地面积小,对磁性矿物的分离效果好,减少了后续工序的负荷。

产品结构
结构-电磁分离器

永磁简式磁选机

永磁简式磁选机根据基础结构的不同分为下游型,逆流型和半逆流型三种。

下游型永磁简式磁选机:浆料与鼓的流动方向相同。

逆流式永磁简式磁选机:浆液流过鼓,这为清洁非磁性矿石创造了良好的条件。非磁性矿石接近滚筒的清洁表面,并且磁性矿石可以在最强的磁场中吸收。

半逆流式永磁滚筒磁选机:将浆液从滚筒底部送入型腔,达到一定高度后,磁性矿石落入精矿罐,非磁性矿石将与浆液一起进入尾矿罐。与鼓相反的方向。

技术参数
型号规格 CTBY1018 CTBY1024 CTBY1030 CTBY1218 CTBY1224 CTBY1230
筒体直径(mm) 1000 1000 1000 1200 1200 1200
筒体长度(mm) 1800 2400 3000 1800 2400 3000
表面磁密度(mt) 350〜550 350〜550 350〜550 350〜550 350〜550 350〜550
气缸转速(r / min) 23 23 23 20 20 20
干矿能力(t / h) 42〜65 53〜86 82〜124 58〜97 71〜120 103〜158
进料尺寸(mm) 0〜10 0〜10 0〜10 0〜10 0〜10 0〜10
泥浆密度(%) 20〜50 20〜50 20〜50 20〜50 20〜50 20〜50
电机功率(kW) 5.5 7.5 7.5 7.5 11 11
总重量(t) 5.2 6.4 7.1 6.7 7.2 8.9
设备长度(mm) 3160 3790 4460 3380 4190 4770
设备宽度(mm) 2250 2250 2250 2460 2460 2460
设备高度(mm) 1750 1750 1750 2000 2000 2000
